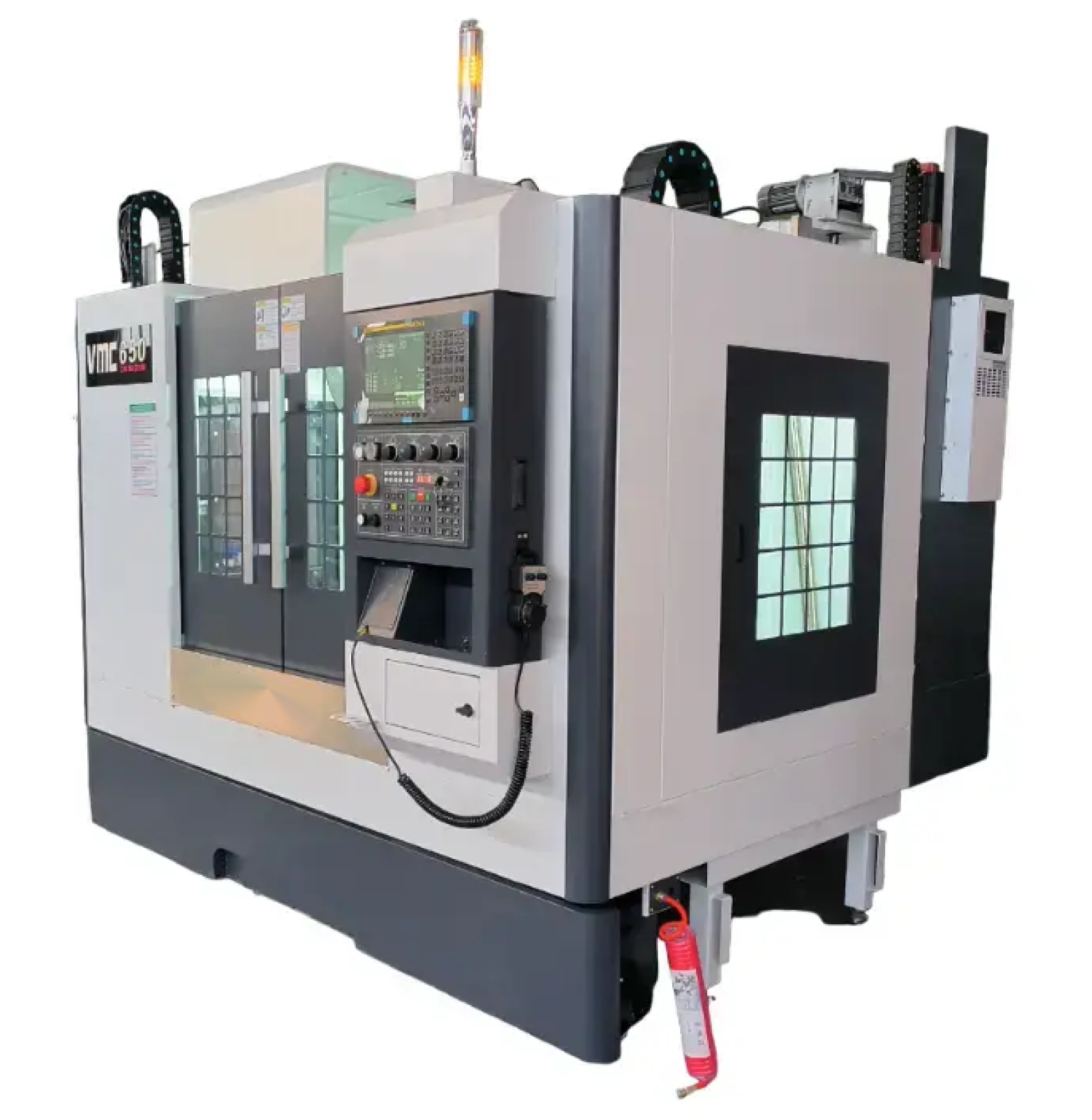

Фрезерный обрабатывающий центр
с ЧПУ VMC650 (ЧПУ GSK 25I)

3 343 540 руб. с НДС

Стоимость базовой комплектации

В наличии на складе в Санкт-Петербурге

Мощность — 11,0 кВт / 10000 об/мин
Система ЧПУ — GSK 25I
Размер рабочего стола — 800х400
Количество осей — 3

Основные характеристики

VMC650 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.

Система ЧПУ: GSK 25I

Описание

Дисплей ЧПУ 8,4 дюйма

Круглый магазин на 24 инструмента
(время смены 2 секунд)

Увеличенная мощность шпинделя до 11 кВт

Централизованная система автоматической
смазки по трем осям (Китай)

Увеличенная скорость шпинделя до 10000 об/мин

Линейные направляющие качения изготовлены в Тайване, покрыты защитным слоем из нержавеющей стали (Китай)

Винт ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK)

Стандартное оборудование
с пневматическим пистолетом

Очистка конуса шпинделя воздухом

Система СОЖ для вымывания стружки (Китай)

Полная защита (за исключением верхней поверхности)

Сервотрансформатор, отдельный маховик

Канавка для стружки

Конус шпинделя ВТ40 7/24

Интерфейс RS232

Техническая документация

Освещение рабочей зоны —трехцветная
сигнальная лампа

Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.

Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.

Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.

Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.

Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.

Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.

Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.

Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.

На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.

Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.

Мощность — 11,0 кВт / 10000 об/мин

Система ЧПУ — GSK 25I

Размер рабочего стола — 800х400

Количество осей — 3

500

Рабочий стол

Размер рабочего стола, мм

800х400

Макс. вес заготовки, кг

Размер Т-образного паза, Pc-мм

5-16х80

±0.007

Расстояние от центра шпинделя до направляющей поверхности колонны

446

Диапазон обработки

Ход рабочего стола (ось X), мм

650

Ход вперед и назад (Y ось), мм

400

Ход шпинделя (ось Z), мм

500

Расстояние от конца шпинделя до рабочего стола

120-620

±0.004

10000

BT.40 7/24

11

Основные характеристики

Технические характеристики

Габаритные размеры

Точность

Позиционирования по осям X/Y/Z, мм

Перепозиционирования по осям X/Y/Z, мм

Вес станка, кг — 3500

Размеры станка, мм — 2550*2200*2450

Размер рабочего стола — 800х400

Шпиндель

Cкорость, об/мин

Конус шпинделя

Мощность шпинделя, кВт

Скорость быстрого
перемещения по осям X/Y/Z

Мощность насоса СОЖ — кВт 0,37

Подача

Скорость подачи при резке по осям X/Y/Z, мм/мин

1 – 5000

Скорость быстрого перемещения по осям X/Y/Z мм/мин

24 / 24 / 24

Двигатель

Серводвигатель оси X / Y / Z, Н⸱м

10 / 10 / 15

Тип направляющей оси X / Y / Z

Направляющие качения

Режим подключения двигателя оси X / Y / Z

Прямой

Комплектация

Стойка ЧПУ — GSK 25I Guangzhou

Магазин инструментов — Круглый магазин на 24 инструмента (время смены 1.5-1.8 секунды)

Скорость шпинделя — Увеличение скорости шпинделя до 10000 об/мин

Мощность шпинделя — 11,0 кВт (GSK)

Дополнительная ось — 3-ех осевая обработка
